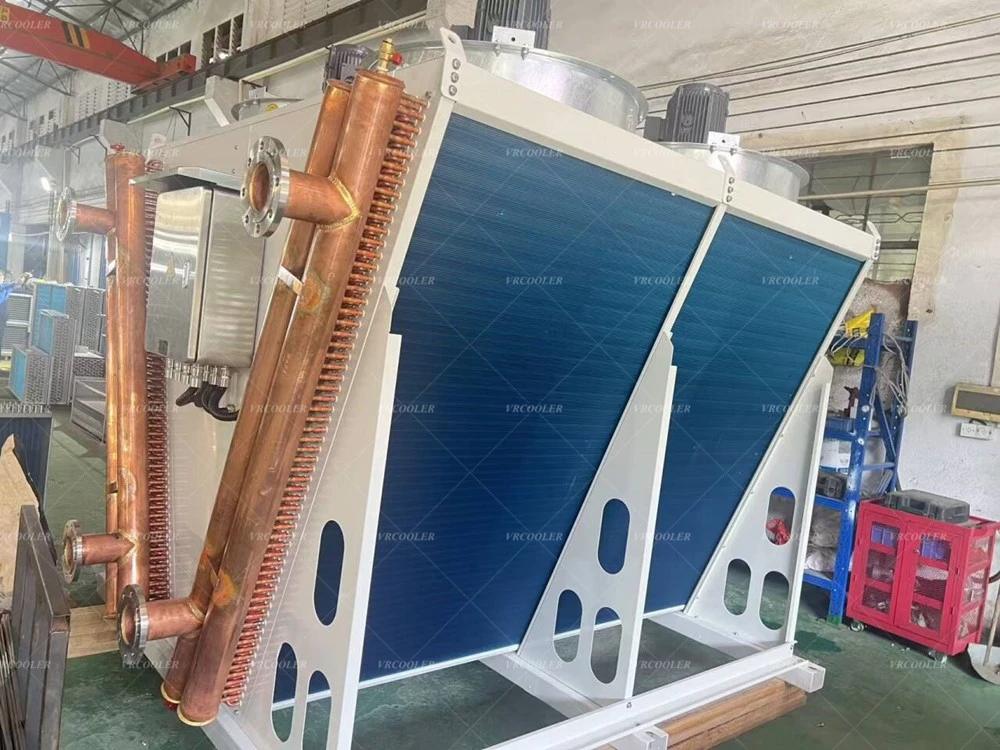

ওয়ার্টসিলা 2400 কিলোওয়াট জেনারেটরের জন্য দূরবর্তী রেডিয়েটর

অভিযোজন পরিস্থিতি: ওয়ার্টসিলা 2400 কিলোওয়াট গ্যাস/ডুয়াল ফুয়েল জেনারেটর সেট (সাধারণ মডেল: 12V34SG/12V34DF), CHP কোজেনারেশন পাওয়ার স্টেশন, ডুয়াল ইন্ডিপেন্ডেন্ট এইচটি-LT রিমোট ড্রাই রেডিয়েটর, কোনও কুলিং টাওয়ার জলের ব্যবহার নেই; নতুন প্রকল্প সমর্থন এবং 1:1 পুরানো সরঞ্জাম প্রতিস্থাপন সমর্থন.

কুলিং সার্কিট ওভারভিউ (ওয়ার্টসিলা 2400 কিলোওয়াট জেনসেট)

HT উচ্চ-তাপমাত্রা সার্কিট

‑ফাংশন: সিলিন্ডার জ্যাকেট, সিলিন্ডার হেড, প্রথম পর্যায়ে চার্জ-এয়ার কুলার

‑মাঝারি: ইথিলিন-গ্লাইকল জলের মিশ্রণ

‑সাধারণ অপারেটিং রেঞ্জ:ইনলেট 88‑96 ডিগ্রী / আউটলেট 74‑82 ডিগ্রী

‑তাপ প্রত্যাখ্যান ডেটা কঠোরভাবে Wärtsilä প্রকল্পের তাপ ব্যালেন্স শীট থেকে সংগ্রহ করা হয়েছে

LT নিম্ন-তাপমাত্রা সার্কিট

‑ফাংশন: ২য়-পর্যায়ের চার্জ-এয়ার কুলিং + লুব-অয়েল কুলার

‑সাধারণ অপারেটিং পরিসীমা: ইনলেট 33-41 ডিগ্রি / আউটলেট 43-53 ডিগ্রি

‑চার্জ-এয়ার তাপমাত্রা নিয়ন্ত্রণের জন্য গুরুত্বপূর্ণ, উচ্চ পরিবেষ্টিত তাপমাত্রায় ইঞ্জিনের শক্তি হ্রাস এড়ান

মূল নকশা বৈশিষ্ট্য

1. দ্বৈত সম্পূর্ণ-স্বাধীন কয়েল বান্ডিল, কোন অভ্যন্তরীণ ক্রস-মিক্সিং নেই

এক ইউনিটের ভিতরে এইচটি কয়েল এবং এলটি কয়েল আলাদা করুন। ইঞ্জিন প্রবাহ হার এবং চাপ ড্রপ কঠোরভাবে ম্যাচ. ফ্ল্যাঞ্জ অগ্রভাগের অবস্থান, সংযোগের অভিযোজন ড্রপ-ইন 1:1 প্রতিস্থাপনের জন্য বিদ্যমান পুরানো-ইউনিট অঙ্কন অনুসরণ করতে পারে, সাইট পাইপিং পরিবর্তনকে ছোট করে।

2. তাপ-গণনা-চালিত কাস্টম ডিজাইন

ইনপুট Wartsila অফিসিয়াল তাপ-প্রত্যাখ্যান ডেটা প্লাস সাইটের সীমানা শর্ত, সম্পূর্ণ তাপ গণনা রিপোর্ট এবং বানোয়াট অঙ্কন প্রদান, গরম গ্রীষ্মে উচ্চ-তাপ অ্যালার্ম এবং শক্তি হ্রাস রোধ করে।

3. পাওয়ার প্ল্যান্ট পরিবেশের জন্য মাল্টি-লেভেল বিরোধী-জারা বিকল্প

‑স্ট্যান্ডার্ড: ইপোক্সি ডিপ লেপ সহ কপার টিউব-অ্যালুমিনিয়াম পাখনা; হট-ডিপ গ্যালভানাইজড স্টিলের ফ্রেম

‑কঠোর / উপকূলীয় সাইট: স্টেইনলেস স্টিল টিউব + স্টেইনলেস স্টিলের পাখনা, লবণ-কুয়াশা এবং শিল্প ক্ষয়কারী বায়ুমণ্ডল প্রতিরোধ করে।

4. স্বাধীন লুপ তাপমাত্রা নিয়ন্ত্রণ সঙ্গে VFD অক্ষীয় পাখা সমাবেশ

HT এবং LT সার্কিট পৃথক PID তাপমাত্রা-লিঙ্কযুক্ত গতি নিয়ন্ত্রণ; উদ্ভিদ DCS/ইঞ্জিন PLC একীকরণের জন্য 4-20 mA সংকেত। 24/7 অবিচ্ছিন্ন ক্রমাগত CHP চলমান জন্য ঐচ্ছিক অপ্রয়োজনীয় ফ্যান কনফিগারেশন।

5. প্রি-মাউন্ট করা জিনিসপত্র

স্বয়ংক্রিয় এয়ার ভেন্ট ভালভ, ড্রেন ভালভ, সেন্সর বস, কম্পন-বিরোধী সমর্থন। ঐচ্ছিক রেইন হুড, ফ্যান সেফটি গার্ড, রক্ষণাবেক্ষণ অ্যাক্সেস প্ল্যাটফর্ম। বন্ধ গ্লাইকোল সঞ্চালন, শুষ্ক শীতল, শূন্য জল খরচ।

6. স্ট্রাকচার লেআউট অপশন

V‑টাইপ/H‑টাইপ/অনুভূমিক দূরবর্তী রেডিয়েটর লেআউট, গাছের পদচিহ্ন এবং এয়ার ইনটেক-এক্সস্ট কন্ডিশন অনুযায়ী নির্বাচন করুন, হট-এয়ার রিসার্কুলেশন এড়িয়ে চলুন।
